전력 전자의 기술 동향 - 양방향 컨버터 (Bidirectional Converter) -

최근 전력전자 시장에서 사용하는 자주 컨버터의 기술 중 하나인 양방향 컨버터(Bidirectional Converter)에 대해서 포스팅해 보겠습니다.

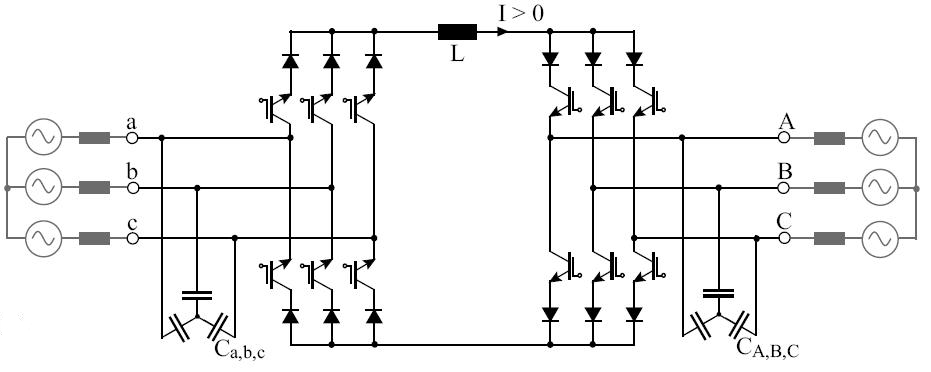

3상 양방향 컨버터 기본 회로도



 - 양방향 컨버터  소개 -



양방향 컨버터의 정의



양방향 컨버터는 전기와 기계, 전기와 화학, 전기와 광학 등 서로 다른 두 에너지 영역 간에 전력 또는 신호를 양방향으로 변환할 수 있는 전자 장치입니다. 전력 전자 장치에서 양방향 컨버터는 일반적으로 서로 다른 전압 또는 전류 레벨에서 작동할 수 있는 소스와 부하 간에 양방향으로 전력을 전송하는 데 사용됩니다. 이를 통해 전기 자동차, 재생 에너지 시스템, 그리드 에너지 저장 시스템과 같은 시스템에서 효율적인 에너지 저장 및 전송이 가능합니다.
양방향 컨버터는 일반적으로 다이오드, 트랜지스터 또는 사이리스터와 같은 전력 반도체 디바이스와 이러한 디바이스의 스위칭을 관리하여 전력 또는 신호의 흐름을 제어하는 제어 회로로 구성됩니다. 컨버터는 특정 애플리케이션 및 요구 사항에 따라 벅 부스트, 플라이백 또는 푸시풀과 같은 다양한 토폴로지를 사용할 수 있습니다.

양방향 컨버터의 필요성은 다양한 애플리케이션에서 효율적이고 유연한 에너지 관리에 대한 수요가 증가함에 따라 발생합니다. 양방향 컨버터는 그리드와 에너지 저장 시스템 간 또는 서로 다른 재생 에너지원 간과 같이 서로 다른 에너지 도메인 또는 시스템 간에 전력 또는 신호를 전송할 수 있게 해 줍니다. 양방향 컨버터의 사용 예시를 정리하였습니다.



양방향 컨버터의 사용 예시





1. 에너지 저장

태양광 및 풍력과 같은 재생 에너지원의 사용이 증가함에 따라 에너지 저장 시스템은 수요가 적은 기간에 잉여 에너지를 저장하고 수요가 많은 기간에 방전하는 데 점점 더 중요해지고 있습니다. 양방향 컨버터는 에너지 저장 시스템과 그리드 또는 기타 에너지원 간에 효율적인 에너지 전송을 가능하게 합니다.

2. 스마트 그리드

양방향 컨버터는 그리드와 다양한 에너지원 및 부하 간의 유연하고 효율적인 인터페이스가 필요한 스마트 그리드 개발에 필수적입니다. 양방향 컨버터는 다양한 에너지원, 부하, 그리드 간에 효율적인 전력 전송을 가능하게 하여 그리드 안정성과 신뢰성을 개선하는 데 도움이 됩니다.

3. 전기 자동차

양방향 컨버터는 그리드와 전기 자동차 간의 전력 전송을 가능하게 하여 차량 배터리의 충전 및 방전을 가능하게 합니다. 이는 전기 자동차 충전의 효율성과 유연성을 개선하는 데 도움이 되며, 전기 자동차가 피크 수요 기간 동안 그리드에 전력을 다시 공급할 수 있는 V2G(차량-그리드) 애플리케이션도 가능하게 합니다.

4. 하이브리드 에너지 시스템

양방향 컨버터는 하이브리드 에너지 시스템에서 태양광과 풍력 등 서로 다른 에너지원 간에 효율적인 전력 전송을 가능하게 합니다. 이를 통해 한 에너지원을 사용할 수 없는 경우에도 안정적이고 효율적인 전력 공급을 보장할 수 있습니다.

요약하면, 양방향 컨버터는 재생 에너지 시스템부터 전기 자동차, 스마트 그리드에 이르기까지 다양한 애플리케이션에서 효율적이고 유연한 에너지 관리를 가능하게 하는 데 필수적입니다. 양방향 컨버터는 에너지 효율을 개선하고 에너지 비용을 절감하며 그리드 안정성과 신뢰성을 향상하는 데 도움이 됩니다.



양방향 컨버터의 종류



양방향 컨버터에는 다음과 같은 여러 유형이 있습니다:



1. 벅-부스트 양방향 컨버터

이 유형의 컨버터는 전압 레벨이 다른 두 DC 전압 소스 간의 양방향 전력 전송에 사용됩니다. 필요에 따라 전압 레벨을 높이거나 낮출 수 있습니다.

2. 플라이백 양방향 컨버터

이 유형의 컨버터는 일반적으로 재생 에너지 시스템에서와 같이 DC 전압 소스와 AC 전압 소스 간의 양방향 전력 전송에 사용됩니다. 변압기와 스위치를 사용하여 전력의 흐름을 제어합니다.

3. 푸시-풀 양방향 컨버터

이 유형의 컨버터는 전압 레벨이 동일한 두 DC 전압 소스 간의 양방향 전력 전송에 사용됩니다. 일반적으로 배터리 에너지 저장 시스템에 사용됩니다.

4. 풀 브리지 양방향 컨버터

이 유형의 컨버터는 전압 레벨이 다른 두 DC 전압 소스 간의 양방향 전력 전송에 사용됩니다. 4개의 스위치를 사용하여 전력 흐름을 제어합니다.

5. 듀얼 액티브 브리지 양방향 컨버터

이 유형의 컨버터는 전압 레벨이 다른 두 DC 전압 소스 간의 양방향 전력 전송에 사용됩니다. 갈바닉 절연과 높은 효율을 제공하여 전기 자동차 충전 시스템 및 재생 에너지 시스템에 사용하기에 적합합니다.

양방향 컨버터 유형의 선택은 특정 애플리케이션과 전력 전송, 효율성 및 비용에 대한 요구 사항에 따라 달라집니다.



 - 양방향 컨버터 기술의 현재 동향 -



양방향 컨버터의 현재 기술 동향을 살펴보면 아래와 같습니다.

1. 고효율

에너지 비용을 절감하고 시스템 성능을 개선하는 데 도움이 되는 고효율 양방향 컨버터에 대한 수요가 증가하고 있습니다. 고효율을 달성하기 위해 설계자는 실리콘 카바이드(SiC) 및 질화 갈륨(GaN) 디바이스와 같은 고급 전력 반도체 디바이스를 사용하고 컨버터 토폴로지 및 제어 알고리즘을 최적화하고 있습니다.

2. 와이드 밴드갭 디바이스

SiC 및 GaN과 같은 와이드 밴드갭 전력 반도체 디바이스는 기존 실리콘 디바이스에 비해 더 높은 스위칭 주파수, 더 낮은 손실, 향상된 열 성능을 제공하기 때문에 양방향 컨버터에 점점 더 많이 사용되고 있습니다. 이를 통해 더 높은 효율, 더 높은 전력 밀도, 더 작은 컨버터 크기를 구현할 수 있습니다.

3. 양방향 무선 전력 전송

물리적 연결 없이도 두 장치 간에 전력을 전송할 수 있는 양방향 무선 전력 전송에 대한 관심이 높아지고 있습니다. 이 기술은 전기 자동차 충전, 모바일 기기의 무선 충전, 의료용 임플란트 등에 잠재적으로 적용될 수 있습니다.

4. 배터리 에너지 저장 시스템

에너지 저장에 대한 수요가 증가함에 따라 배터리와 그리드 또는 기타 에너지원 간의 효율적인 전력 전송을 위해 배터리 에너지 저장 시스템에 양방향 컨버터가 사용되고 있습니다. 양방향 컨버터와 쉽게 통합할 수 있는 모듈형 및 확장형 배터리 에너지 저장 시스템에 대한 관심이 높아지고 있습니다.

5. 디지털 제어

양방향 컨버터의 디지털 제어는 기존의 아날로그 제어에 비해 성능, 유연성, 신뢰성을 향상할 수 있어 점점 더 인기를 얻고 있습니다. 디지털 제어를 통해 고급 제어 알고리즘, 실시간 모니터링 및 진단, 원격 제어 및 통신이 가능합니다.

전반적으로 이러한 추세는 양방향 전력 전송이 필요한 새로운 애플리케이션뿐만 아니라 보다 효율적이고 안정적이며 유연한 양방향 컨버터에 대한 수요 증가를 반영합니다. 전력 반도체 디바이스, 컨버터 토폴로지, 제어 알고리즘, 시스템 통합의 지속적인 발전은 양방향 컨버터 기술의 발전을 더욱 촉진할 것입니다.

 - 양방향 컨버터 기술의 한계점들 -



양방향 컨버터는 많은 이점을 제공하지만 다음과 같은 몇 가지 과제와 문제에도 직면해 있습니다.

1. 효율성

양방향 컨버터는 전도 및 스위칭 손실과 같은 요인으로 인해 전력 손실이 발생할 수 있습니다. 효율성을 극대화하기 위해 설계자는 컨버터 토폴로지를 최적화하고, 적절한 반도체 디바이스를 선택하고, 고급 제어 알고리즘을 구현해야 합니다.

2. 전력 품질

양방향 컨버터는 고조파 왜곡, 전압 및 전류 리플, 역률 보정과 같은 전력 품질 문제를 일으킬 수 있습니다. 이러한 문제는 연결된 부하 및 그리드의 성능과 안정성에 영향을 미칠 수 있습니다. 이러한 문제를 완화하려면 설계자는 컨버터를 신중하게 설계하고 적절한 필터링 및 제어 조치를 구현해야 합니다.

3. 비용

양방향 컨버터는 특히 높은 전력 정격과 고급 기능이 필요한 경우 비용이 많이 들 수 있습니다. 이로 인해 주거용 에너지 저장 시스템과 같은 특정 애플리케이션에서 채택이 제한될 수 있습니다. 비용을 절감하려면 설계자는 부품 선택, 제조 공정, 시스템 통합을 최적화해야 합니다.

4. 안전

양방향 컨버터는 특히 고전압과 전류가 관련된 경우 감전, 화재, 폭발과 같은 안전 위험을 초래할 수 있습니다. 안전을 보장하기 위해 설계자는 국제전기기술위원회(IEC) 및 미국전기제조자협회(NEMA)의 안전 표준 및 지침을 준수해야 합니다.

5. 신뢰성

양방향 컨버터는 열 스트레스, 노화, 부품 성능 저하와 같은 요인으로 인해 고장이 발생하기 쉽습니다. 신뢰성을 보장하기 위해 설계자는 적절한 냉각 및 열 관리 조치를 구현하고, 정기적인 유지보수 및 모니터링을 수행하며, 고품질 부품을 사용해야 합니다.

전반적으로 이러한 과제는 최적의 성능, 신뢰성 및 안전성을 보장하기 위해 양방향 컨버터를 신중하게 설계, 테스트 및 구현해야 할 필요성을 강조합니다.

이상, 최근 전력전자 시장에서 사용하는 자주 컨버터의 기술 중 하나인 양방향 컨버터(Bidirectional Converter)에 대해서 포스팅을 마치겠습니다. 긴 글 읽어봐 주셔서 감사드립니다.
