전력 전자 시장에서 고전압용으로 자주 사용하는 스위치 소자 중에 하나인 IGBT(절연 게이트 양극성 트랜지스터)에 대한 소개와 기술동향에 대하여 포스팅해 보겠습니다.
- IGBT 스위치 소자 개요 -

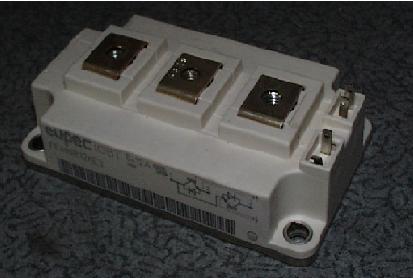

IGBT 스위치 소자의 정의
전력 전자 시장에서 IGBT(절연 게이트 양극성 트랜지스터)는 전력을 전환하고 증폭하는 데 널리 사용되는 반도체 장치입니다. IGBT는 MOSFET과 양극성 접합 트랜지스터(BJT)의 장점을 결합하여 고전압 및 고전류 애플리케이션에 적합합니다. IGBT의 구조는 p형과 n형 반도체 물질이 번갈아 가며 두 개의 접합부를 형성하는 세 개의 층으로 구성됩니다. IGBT의 단자 연결은 컬렉터, 이미터 및 게이트입니다. 컬렉터 및 이미터 단자는 전원 회로에 연결되고 게이트 단자는 장치를 통한 전류 흐름을 제어합니다. IGBT는 작은 게이트 전류가 콜렉터와 이미터 단자 사이의 더 큰 전류 흐름을 제어하는 BJT와 유사한 방식으로 작동합니다. 그러나 BJT와 달리 IGBT는 전압 제어 스위칭 특성을 제공하고 고전력 레벨을 효율적으로 제어할 수 있는 MOSFET과 유사한 게이트 구조를 가지고 있습니다.
IGBT는 높은 정격 전압, 낮은 온스테이트 전압 강하, 빠른 스위칭 속도, 높은 열 안정성 등 전력 전자 애플리케이션에서 여러 가지 이점을 제공합니다. 일반적으로 모터 드라이브, 전원 공급 장치, 재생 에너지 시스템, 트랙션 시스템, 산업 제어와 같은 애플리케이션에 사용됩니다.
전력 전자 시장에서는 다양한 전력 요구 사항과 애플리케이션 요구 사항을 충족하기 위해 다양한 유형의 IGBT를 사용할 수 있습니다. 다음은 전력 전자 장치에 사용되는 몇 가지 일반적인 유형의 IGBT입니다.
1. 펀치 스루(PT) IGBT
펀치-스루 IGBT는 더 높은 항복 전압을 견딜 수 있도록 설계되었으며 기존 IGBT에 비해 더 나은 스위칭 성능을 제공합니다. 도핑이 많이 된 드리프트 영역이 있어 낮은 온스테이트 전압 강하를 유지하면서 더 높은 전압 레벨을 처리할 수 있습니다.
2. 필드 스톱(FS) IGBT
필드 스톱 IGBT는 PT IGBT의 개선된 버전입니다. 드리프트 영역에 추가 필드 스톱 레이어가 있어 항복 전압 기능을 향상하고 온 상태 전압 강하를 줄입니다. FS IGBT는 더 나은 효율과 스위칭 특성을 제공하므로 고전력 및 고주파 애플리케이션에 적합합니다.
3. CSTB(캐리어 저장 트렌치 게이트 바이폴라 트랜지스터) IGBT
CSTB IGBT는 장치를 효율적으로 제어할 수 있는 트렌치 게이트 구조가 특징입니다. 게이트 전하를 줄이고 스위칭 속도를 개선하여 스위칭 손실을 줄이고 전반적인 성능을 향상합니다. CSTB IGBT는 일반적으로 높은 스위칭 주파수와 낮은 손실이 필요한 애플리케이션에 사용됩니다.
4. 비펀치 스루(NPT) IGBT
비펀치 스루 IGBT는 저전압 및 중전압 애플리케이션에 널리 사용되는 선택입니다. PT 및 FS IGBT에 비해 전도 손실이 낮고 비용이 저렴합니다. NPT IGBT는 모터 드라이브, 전원 공급 장치 및 소비자 가전과 같은 애플리케이션에 널리 사용됩니다.
5. 역전도(RC) IGBT
역전도 IGBT는 IGBT 패키지 내에 프리휠링 다이오드를 통합합니다. 이러한 통합으로 외부 다이오드가 필요하지 않으므로 시스템 설계가 간소화되고 부품 수가 줄어듭니다. RC IGBT는 모터 드라이브 및 인버터와 같이 효율적인 프리휠링 또는 회생 에너지가 필요한 애플리케이션에 적합합니다.
6. XPT(익스트림 펀치 스루) IGBT
XPT IGBT는 낮은 전도 손실과 우수한 스위칭 성능을 유지하면서 매우 높은 전압 레벨을 처리하도록 설계되었습니다. 트랙션 시스템, 고전압 DC 전송 및 대형 산업용 드라이브와 같이 고전력 처리 기능이 필요한 애플리케이션에 이상적입니다.
전력 전자 제품 시장을 위한 IGBT를 생산하는 제조업체는 여러 곳이 있습니다. 아래는 다양한 전력 애플리케이션에 일반적으로 사용되는 제조업체별 IGBT의 몇 가지 예입니다.
1. Infineon IGBT
Infineon은 다양한 전력 전자 애플리케이션에 적합한 광범위한 IGBT 모듈을 제공합니다. 이 IGBT 모듈은 높은 전력 밀도, 낮은 스위칭 손실 및 높은 신뢰성을 제공합니다. 인피니언의 IGBT 모듈은 모터 구동, 재생 에너지 시스템, 산업 자동화 및 기타 고전력 애플리케이션에 활용됩니다.
2. 미쓰비시 전기 IGBT
미쓰비시전기는 전력 전자 제품용 IGBT 모듈의 유명한 제조업체입니다. 미쯔비시전기의 IGBT 모듈은 높은 정격 전압, 낮은 전력 손실, 뛰어난 열 성능을 제공합니다. 미쓰비시전기의 IGBT 모듈은 산업용 드라이브, 철도 견인 시스템, 전력 컨버터 및 재생 에너지 시스템과 같은 애플리케이션에 사용됩니다.
3. Fuji Electric IGBT
Fuji Electric은 전력 전자 제품에 널리 사용되는 IGBT를 생산합니다. 고속 스위칭 기능, 낮은 전력 손실 및 높은 열 안정성으로 잘 알려져 있습니다. 후지 일렉트릭의 IGBT는 모터 제어, 전원 공급 장치, 인버터 및 기타 고전력 시스템에서 응용 분야를 찾습니다.
4. Semikron IGBT
Semikron은 전력 전자 응용 제품을 위한 IGBT 모듈을 전문적으로 제조합니다. 이 회사의 IGBT 모듈은 낮은 전도 손실, 높은 차단 전압 정격, 견고한 설계를 특징으로 합니다. 세미크론의 IGBT 모듈은 재생 에너지, 운송 및 산업 자동화와 같은 다양한 산업에서 사용됩니다.
5. STMicroelectronics IGBT
STMicroelectronics는 전력 전자 응용 분야에 적합한 다양한 IGBT를 제공합니다. 이 IGBT는 낮은 포화 전압, 높은 전류 밀도 및 빠른 스위칭 속도를 제공합니다. STMicroelectronics의 IGBT는 모터 구동, 전원 공급 장치, 인버터 및 조명 시스템에 사용됩니다.
여러 제조업체에서 다양한 전력 응용 제품의 특정 요구 사항을 충족하기 위해 다양한 전압 및 전류 정격, 스위칭 속도 및 기타 사양을 갖춘 다양한 IGBT를 제공합니다.
- IGBT 스위치 소자의 현재 기술 동향 -
전력 전자 시장에서 IGBT(절연 게이트 양극성 트랜지스터)의 현재 기술 동향에는 IGBT 설계, 성능 및 통합의 다양한 측면에서의 발전이 포함됩니다. 현재 기술 동향들을 정리해 보면 아래와 같습니다.
1. 더 높은 전압 정격
고전력 애플리케이션의 요구 사항을 충족하기 위해 더 높은 정격 전압을 가진 IGBT에 대한 수요가 증가하고 있습니다. 제조업체는 그리드 인프라, 전기 자동차 충전, 재생 에너지 시스템, 산업용 드라이브와 같은 분야에서 사용할 수 있도록 전압 정격이 더 높은 IGBT를 개발하고 있습니다.
2. 스위칭 손실 감소
효율성과 전반적인 시스템 성능을 개선하기 위해 IGBT의 스위칭 손실을 줄이는 것이 업계의 핵심 초점입니다. 더 빠른 스위칭 속도와 더 낮은 손실을 달성하기 위해 최적화된 게이트 구조, 게이트 커패시턴스 감소, 향상된 전류 처리 능력과 같은 IGBT 설계의 발전이 추구되고 있습니다.
3. 열 관리 개선
효율적인 열 관리는 특히 고전력 애플리케이션에서 IGBT에 매우 중요합니다. 디바이스 패키징, 재료, 냉각 기술을 개선하여 열 방출을 개선함으로써 전력 밀도를 높이고 신뢰성을 향상할 수 있는 방법이 개발되고 있습니다.
4. 통합 및 모듈화
IGBT, 다이오드, 게이트 드라이버, 보호 기능 등 여러 전력 부품을 단일 모듈 또는 패키지에 통합하는 것이 인기를 얻고 있습니다. 통합 전원 모듈과 지능형 전원 모듈(IPM)은 시스템 설계를 간소화하고 배선 복잡성을 줄이며 전반적인 시스템 성능을 개선합니다.
5. 와이드 밴드갭 재료
실리콘 카바이드(SiC) 및 질화 갈륨(GaN)과 같은 와이드 밴드갭 재료가 IGBT 애플리케이션을 위해 연구되고 있습니다. 이러한 소재는 기존 실리콘 기반 IGBT에 비해 더 높은 항복 전압, 더 낮은 스위칭 손실, 더 높은 온도 작동 등 우수한 전기적 특성을 제공합니다. 고성능 및 고주파 애플리케이션에서 SiC 및 GaN 기반 IGBT의 채택이 증가하고 있습니다.
6. 고급 게이트 드라이브 기술
IGBT의 스위칭 특성과 효율을 개선하기 위해 혁신적인 게이트 드라이브 기술이 개발되고 있습니다.
- IGBT 스위치 소자의 한계점들 -
광범위한 사용과 발전에도 불구하고 전력 전자 시장에서 IGBT는 몇 가지 문제들이 여전히 있습니다. 그 문제들을 정리하면 아래와 같습니다.
1. 스위칭 속도 제한
IGBT는 스위칭 속도 측면에서 MOSFET과 같은 다른 반도체 디바이스에 비해 본질적인 한계가 있습니다. 스위칭 속도가 빨라지면 스위칭 손실이 증가하고 게이트 드라이브 설계에 어려움이 발생할 수 있습니다.
2. 높은 전력 손실
IGBT는 특히 고전력 애플리케이션에서 작동 중에 상당한 열을 발생시킬 수 있습니다. 과열을 방지하고 디바이스 신뢰성을 유지하려면 효율적인 열 관리가 중요합니다. 여기에는 효과적인 냉각 시스템 설계, 패키징 최적화, 적절한 열 커플링 보장 등이 포함됩니다.
3. 전압 및 전류 불균형
병렬로 연결된 IGBT 모듈에서는 전압 및 전류 불균형이 발생하여 디바이스 간 전력 분배가 불균등해질 수 있습니다. 이러한 불균형을 관리하는 것은 부하를 적절히 분배하고 디바이스 고장을 방지하는 데 중요합니다.
4. EMI(전자파 간섭)
IGBT 스위칭 작업은 고주파 노이즈와 전자기 간섭을 발생시켜 주변의 민감한 전자 부품의 성능에 영향을 미칠 수 있습니다. 이러한 문제를 완화하려면 효과적인 EMI 필터링 및 차폐 기술이 필요합니다.
5. 비용 문제
시간이 지남에 따라 IGBT 기술이 더욱 저렴해졌지만, 고성능 IGBT 모듈이나 와이드 밴드갭 소재를 기반으로 하는 모듈은 여전히 상대적으로 비쌀 수 있습니다. 비용과 성능 요구 사항의 균형을 맞추는 것은 전력 전자 시장의 지속적인 과제입니다.
6. 신뢰성 및 수명
IGBT는 특히 고온, 과도 전압, 전류 서지가 발생하는 열악한 환경에서 오랜 기간 안정적으로 작동해야 합니다. 장기적인 신뢰성과 내구성을 보장하는 것은 견고한 디바이스 설계, 재료 선택, 엄격한 테스트가 필요한 어려운 과제입니다.
이러한 문제를 해결하려면 지속적인 연구 개발 노력, 재료 및 패키징 기술의 발전, 제조 공정의 개선이 필요합니다.
이상, IGBT 스위치 소자에 대한 소개와 기술동향에 대하여 포스팅을 마치겠습니다.
긴 글 읽어봐 주셔서 감사드립니다.
